本破碎机主要由底座、中箱机架、后上盖、转子、棘轮翻盖装置等部分组成。由电动机经三角带传动而使转子高速回转，迎着物料方向进行冲击而使物料不断破碎至小颗粒后沿机体下部排出。

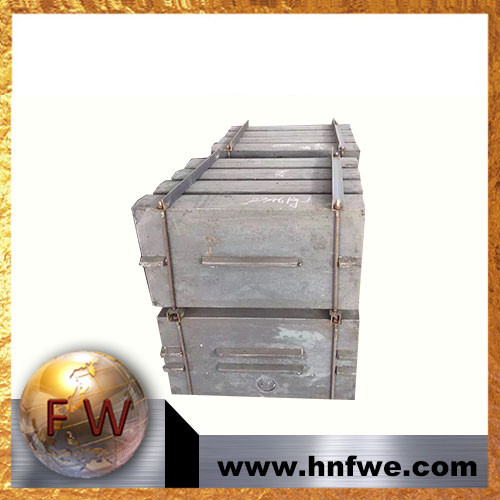

转子部分的转子由钢制钢板制成。在转子上固定4块板锤，板锤为比较耐磨的高锰钢（ZDMn13）材料铸造而成，可以两面使用，两面磨损后需要更换新板锤。转子本身固定在主轴上，两端用滚动轴承支撑在底座上。
后盖部分中反击板的一端通过悬挂轴铰接于机体上部，另一端由特制的拉杆利用球面挂搁于机体上的支撑座上，整个反击板呈自由悬挂状态置于机体内部，其悬挂螺钉可以由机体外面装置的螺母来调节，用来改变反击板与转子的间隙。
机体部分沿转子轴中心线分成底座、中箱机架部分，全部由钢板焊接而成，底座承受整个机器的重量，并借地脚螺栓固定与地基上。底座、中箱机架在物料破碎区域内壁装有保护衬板，在机体上设有几个小门便于观察呵检修及更换易损零件，在门上镶有橡皮胶板密封防尘。
本机的润滑特点为转子部分中滚动轴承处。用黄油润滑。定期检查和注入清洁黄油。
湖南丰伟机械制造有限责任公司，是专业生产国内外各品牌破碎机耐磨备件的生产厂家，可生产国内各品牌，华扬，山宝，世邦等品牌破碎机备件，耐磨件，以及国外品牌，美卓，山特维克，特雷克斯等进口品牌破碎机的备件，耐磨件，是矿山采石场等企业破碎机耐磨配件的首选。我们实现了进口备件国产化的高性价比，服务国内外用户。公司亦可配套各品牌破碎机液压电器件，密封件，标准件等配件，可满足国内外客户的一站式采购的需求。
湖南丰伟机械制造有限责任公司具有三十年生产经验，以及多年的出口产品加工经验，产品已远销美国，加拿大，澳大利亚，瑞典，芬兰，俄罗斯，乌克兰及东南亚等国家和地区。丰伟产品采用原厂材质，优质原材料，有我们独特的三十年生产经验的铸造工艺和热处理加工工艺，保证与原厂备件的完全互换性，质量上乘，性价比高，为广大用户提供优质产品，优质服务。
丰伟耐磨配件可以来图定制，如果没有图，本公司有专业的测绘人员帮助您测绘之后进行定制。
咨询热线：朱经理：18973817391
蔡经理：18973821771
